PANELE INFORMACYJNE LCD I KONTROLA AKUMULATORÓW

VOTRONIC Modular System - Cyfrowe jednostki pomiarowe - wszystko pod kontrolą

VOTRONIC cyfrowe jednostki pomiarowe są ważną częścią VOTRONIC modułowego systemu obejmującego różne możliwości wyświetlania. Są one niezbędne do pomiaru jak i kontroli zadań w przyczepie, camperze, jachcie lub pojeździe interwencyjnym. Tak w zakresie zarządzania zasilaniem urządzeń w pojeździe, jak również w celu uzyskania szczegółowych o nich informacji. Ważne tu są też precyzyjny pomiar i doskonała czytelność wyświetlaczy LCD, nawet z daleka. Ich pobór prądu jest tak niski, że jednostki mogą pozostać włączone w trybie ciągłym, co zapewnia stały dostęp do informacji na pierwszy rzut oka. VOTRONIC pomiarowe jednostki cyfrowe dają wszystkie pożądane informacje, rzeczywistą wartość wszystkich parametrów baterii, oraz dodatkowo czas, temperaturę wewnętrzną i zewnętrzną. Wszystkie moduły  pasują do siebie tak z wyglądu jak i mechanicznie (identyczna wysokość 85 mm) . Niewielkie wymiary panelu przedniego i szczególnie mała głębokości montażu, tylko 18 mm, umożliwiają instalację w niemal dowolnej lokalizacji. Są one też chronione przed odwrotnym podłączeniem akumulatora,  i mogą być połączone za pomocą śrub zaciskowych lub łączników. Urządzenia te zostaną dostarczone z instrukcją montażu i obsługi, a także szablonem do wiercenia otworów w meblach.

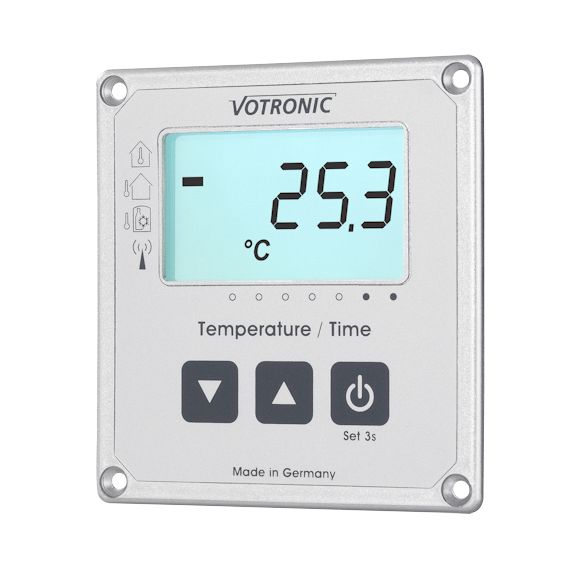

                              LCD-Termometr / zegar S

To ciekawe połączenie składa się z 3-stopniowego termometru i precyzyjnego kwarcowego zegara, mogącego współpracować z modułem radiowej kontroli czasu DCF. Szczególną jego cechą jest niski pobór prądu przez urządzenie, jak również duży wyświetlacz LCD, który może być odczytywany bardzo łatwo, nawet z dużej odległości. Białe podświetlenie tła wyświetlacza zapewnia dobrą czytelność nawet przy niesprzyjających warunkach oświetleniowych. Termometr mierzy temperaturę w pomieszczeniu za pomocą wbudowanego czujnika, a temperaturę na zewnątrz za pomocą czujnika zewnętrznego. Dodatkowe wejście pomiarowe "3" może być użyte do nadzoru przechowywanych leków, lub żywności w lodówkach lub termosach itp. .

Dokładność skali pomiaru 0,1°C, zakresy pomiarowe wszystkich czujników to -30 ° C do +80 ° C. Część zegara wskazuje minuty i godziny w formacie 24 godzin, dzień tygodnia jest wyświetlany w dolnym rzędzie. Dokładność zegara jest bardzo duża i posiada on zasilanie awaryjne w razie zaniku zasilania akumulatora. W trybie DCF zegar (moduł DCF opcja dodatkowa) oddzielny segment wyświetlacza wskazuje dodatkowe informacje.

Woltomierze

Precyzyjny pomiar napięcia akumulatora daje pierwsze informacje na temat stanu naładowania baterii. Kiedy dostrzeżemy niski stan napięcia, możemy zareagować i uruchomić ładowanie akumulatora, aby zapobiec  całkowitemu i szkodliwemu rozładowaniu akumulatora. Niezwykle silne spadki napięcia podczas pracy dużych odbiorników najczęściej wskazują na słaby stan techniczny akumulatora. Nadmierne ładowanie spowodowane niekontrolowaną czy uszkodzoną ładowarką lub też innymi nieodpowiednimi źródłami ładowania -  widoczne jest przez zbyt wysokie napięcie.

Dzięki voltomierzowi możemy uniknąć kosztów związanych ze zniszczeniem akumulatora,  możemy też orientacyjnie wiedzieć na jak długo wystarczy nam energii z akumulatora, oraz jaką sprawność posiada nasz akumulator.

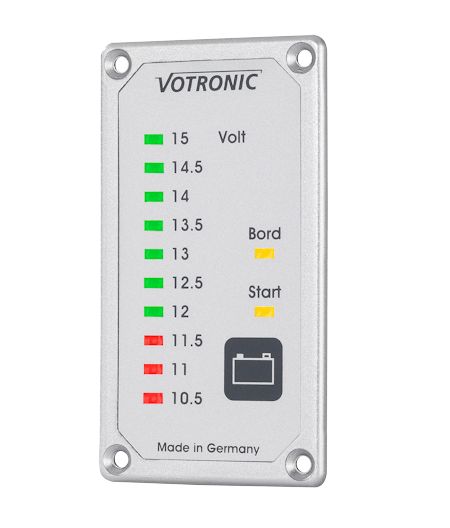

                  Duo Storage Battery Tester S

Ten moduł wyświetla dwa napięcia  - jedno akumulatora pokładowego i drugie akumulatora rozruchowego do wyboru. Pokazuje wyraźnie najważniejszy zakres napięcia akumulatora, z całkowitym rozładowaniem do maksymalnego napięcia ładowania. Wyświetlacz zbudowany z 10 LEDów dostarcza dość precyzyjne wartości napięcia akumulatora, wartości pośrednie są dobrze czytelne ze względu na różne jasności sąsiednich punktów świetlnych. Po naciśnięciu przycisku, można wybrać akumulator pokładowy lub startowy, lub wyłączyć wyświetlacz.

W przypadku niskich stanów napięcia akumulatora, czerwona dioda wskaźnika wskazuje, że jest już wymagane ładowanie akumulatora. Podłączenie odbywa się za pomocą zacisków z tyłu urządzenia. Duo Storage Battery Tester S jest wykonany w wersji pasującej do serii paneli VOTRONIC systemu modułowego. Wygląd (identyczne wysokości 85 mm) jest dostosowany do innych modułów VOTRONIC. Niewielkie wymiary panelu przedniego i szczególnie małej głębokości montażu tylko 15 mm umożliwiają instalację w niemal dowolnej lokalizacji.

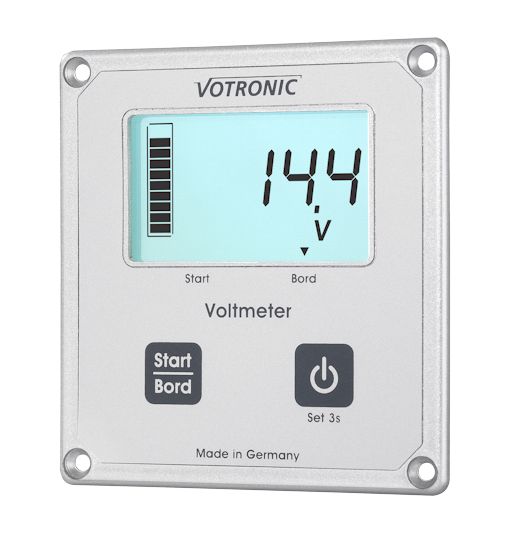

           LCD woltomierz S

Spełnia takie funkcje jak Duo Batery Tester  - jednak informacje te są wyświetlane w wersji cyfrowej. Dodatkowy wykres słupkowy obejmuje zakres od 10,5 do 15 voltów i wskazuje najważniejszy zakres napięcia akumulatora od całkowitego rozładowania do max. naładowania, w bardzo czytelny sposób. Przy instalacji urządzenia trzeba wybrać napięcie pracy 12 V / 24 V lub mieszany, np. 24 V obwód rozrusznika i 12V obwód zasilania pokładowego. Podłączenie odbywa się za pomocą zacisków z tyłu urządzenia. Moduł jest dopasowany do systemu modułowego Votronic. LCD Voltomierz S ma głębokość montażu tylko 18 mm pozwala na instalację w niemal dowolnej lokalizacji.

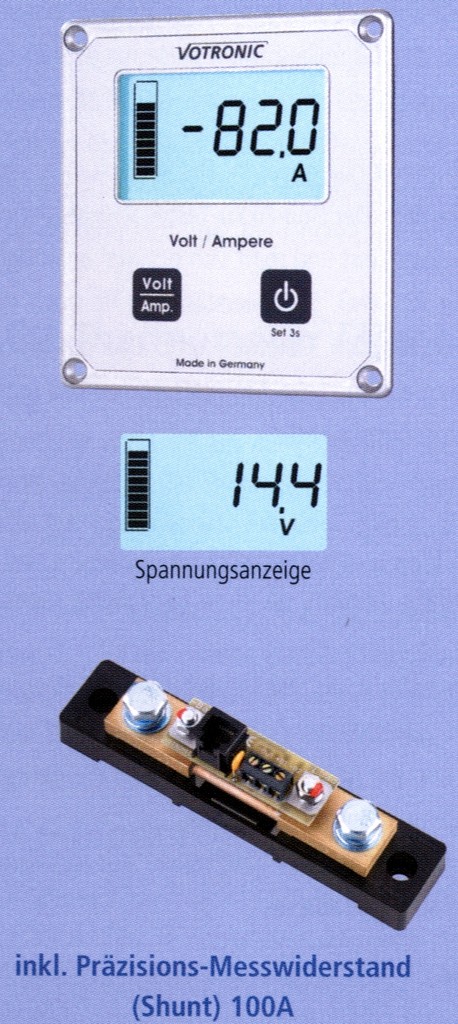

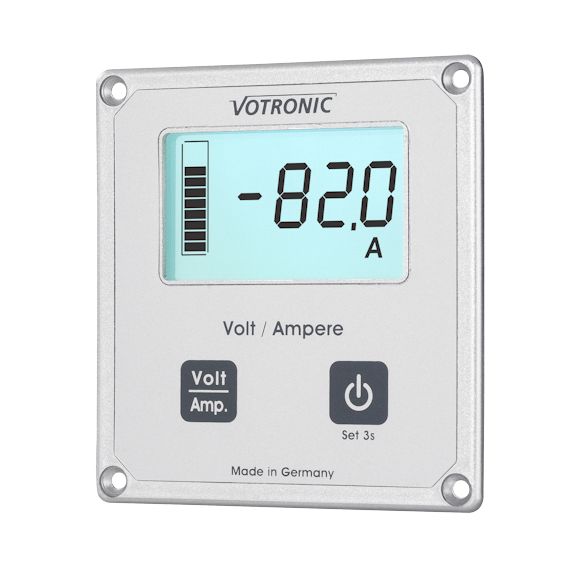

      LCD  Voltomierz  / Amperomierz S

Moduł wyświetla dane operacyjne dla akumulatora i odbiorników : napięcia i prądy.
Tryb chwilowy do pomiaru przepływu prądu wyświetlany jest jako dokładna cyfrowa wartość, jak również w formie wykresu. Dzięki bardzo dokładnym pomiarom widoczne są duże pobory prądu jak również prądy utajone, kiedy wszystkie urządzenia są wyłączone. Możemy również obserwować skuteczność ładowania akumulatora. Prąd rozładowania oznaczany jest znakiem "-" .
W trybie woltomierza mamy dokładny pomiar napięcia akumulatora pozwalający nam kontrolować stan akumulatora - tak aby nie dopuścić do pełnego rozładowania, co jest bardzo szkodliwe dla akumulatora. Niezwykle silne spadki napięcia podczas podłączania odbiorników będą świadczyły o dużym stopniu zużycia akumulatora. Można temu zaradzić stosując moduły odsiarczające akumulator - regeneratory akumulatorów. Zbyt wysokie napięcie na akumulatorze w trakcie ładowania świadczy o wadliwej lub uszkodzonej ładowarce,moduł  pozwoli tu zapobiec zniszczeniu akumulatora. Wartość napięcia wyświetlana jest jako dokładna cyfrowa wartość, dodatkowy wykres słupkowy obejmuje zakres od 10,5 do 15 V i wizualizuje najbardziej interesujący zakres napięcia akumulatora. Podczas montażu musimy wybrać napięcie pracy 12 V lub 24 V.

Moduł jest dopasowany do modułowego systemu VOTRONIC ( identyczna wysokość 85 mm )
Mała głębokość montażowa zaledwie 18 mm umożliwia montaż w niemal dowolnej lokalizacji.
Wyświetlacz jest wyposażony w oświetlenie tła (do wyboru) . Wartości są bardzo czytelne, nawet z
dużej odległości i w słabych warunkach oświetleniowych .
Wydajność modułu jest odpowiednia dla przeciętnych odbiorników max. pobór prądu do 100 amperów (stały) lub do 200A w trybie chwilowym.
Uwaga :Woltomierz / Amperomierz S jest przystosowany do pracy z opornikiem pomiarowym dołączonym do zestawu. Nie wolno stosować innych oporników.

LCD Voltmeter/ Ammeter S
Napięcie pracy  12V lub 24V
Pobór prądu własny 1-30mA
Zakres napięcia 7-32V
Dokładność pomiaru 0.1
Max prąd   +/- ciągły 100A / 15min 150A / 7min 200A
Wymiary  80x85x21 mm

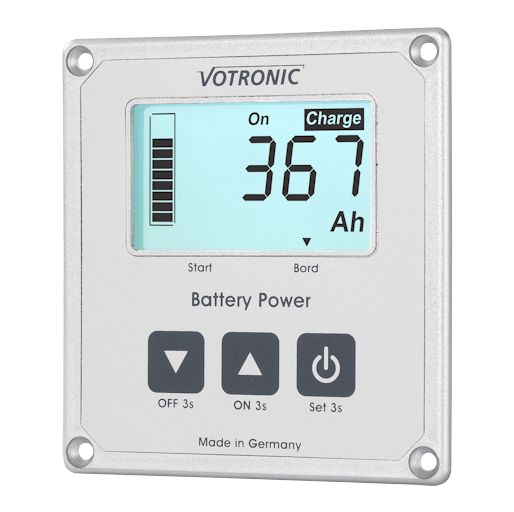

                   Computer Battery LCD

Ile pozostało zasilania w moim akumulatorze pokładowym? Czy akumulator jest naprawdę naładowany do końca? Czy pobierana jest energia z akumulatora, mimo iż wszystkie odbiorniki są wyłączone?

VOTRONIC LCD Battery Computer S daje odpowiedź na te pytania - dokładnie w procentach (%) lub amperogodzinach (Ah) . Po naciśnięciu przycisku  informuje on wyczerpująco o chwilowym stanie ładowania baterii, ilości poboru prądu, a także napięcia akumulatora . Battery Computer S posiada  różne funkcje wyświetlania i wysoki komfort obsługi przez staranne rozplanowanie funkcji wyświetlacza. Wyświetlacz LCD z białym podświetleniem  oferuje doskonałą czytelność, nawet z dużej odległości i przy niekorzystnych warunkach oświetleniowych. Urządzenie jest stale połączone z " akumulatorem " , rejestruje i ocenia wszystkie procesy zachodzące na akumulatorze. Zlicza wszystkie prądy ładowania i rozładowania. Analizuje wielkość akumulatora, jego samo-rozładowanie, itp. Wszystkie te procesy są analizowane przez zaprogramowane schematy charakterystyk prądowych. Nawet najmniejszy prąd upływu jest wykrywany i rejestrowany . Ilość prądu, która jest w danej chwili do dyspozycji, obliczana jest z wartości zmierzonych prądów i wielkości akumulatora . Wynikiem tych obliczeń jest prawidłowe wskazanie stanu naładowania akumulatora ( ilość prądu , która jest nadal dostępna , dla odbiorników ), wynik podawany jest w formie amperogodzin (" Ah " ) , jak i w procentach ( "% " ) , a także w postaci paska poziomu.

LCD Battery Computer S jest odpowiedni dla wszystkich typów baterii (kwasowe , żelowe , AGM , itp) z 12 V i 24 V napięciem pracy . Są też wyświetlane chwilowe napięcie baterii ( " V " ) oraz chwilowy prąd poboru z baterii ( "A" ). Prądy pobierane przez odbiorniki są oznaczone znakiem minus „-” . Natomiast prądy ładowania są oznaczone znakiem "Charge " . Poza tym , istnieje również możliwość wyświetlania napięcia drugiego akumulatora , np. akumulatora rozruchowego.

LCD Battery Computer S wyposażony jest w swobodnie programowalne wyjście do kontroli,  nadzoru i ostrzegania. Może on na przykład być używany do automatycznego przełączania odbiorników, lub do emisji sygnałów ostrzegawczych . Punkt przełączania on/off może być ustawiany dowolnie, niezależnie od siebie w procentach ( % ) udostępniając dowolną funkcję przełączania. Po naciśnięciu przycisku istnieje możliwość przejścia w każdej chwili na ręczne sterowanie.
Przykład zastosowania : Automatyczna ochrona akumulatora przed całkowitym i szkodliwym rozładowaniem. Odbiorniki są wyłączane dokładnie według stanu naładowania akumulatora, na przykład, gdy stan naładowania jest mniejszy niż 25 % .
AWARYJNE -ON przycisk ten umożliwia ciągłość dostaw do priorytetowych odbiorców. W związku z tym, urządzenie może być również używane jako zdalnie sterowany główny wyłącznik akumulatora (on /off) z zabezpieczeniem przed całkowitym rozładowaniem.

Jeśli LCD Battery Computer S jest używany jako ochrona akumulatora i główny wyłącznik akumulatora, stosuje się dodatkowo przełącznik jednostkowy mocy VOTRONIC 40 lub 100.

Dopasowane do VOTRONIC modułowego systemu, (identyczna wysokość 85 mm) urządzenia są dostosowane do innych modułów. Mała głębokość montażu -  tylko 18 mm pozwala na instalację w niemal dowolnej lokalizacji .

Funkcje:

• Napięcie akumulatora zarządu, od 7 do 32 V ( V) , dokładność pomiaru 0,1 V.

Umożliwia wyciąganie wniosków z zachowania baterii w razie zmian obciążenia i służy jako funkcjonalny woltomierz - przy ładowarkach, systemie solarnym ,itp. Jest to również migający sygnał ostrzegawczy w przypadku przepięcia .

• Pomiar prądu ( + = ładowanie / - = rozładowywanie + / - . max. suma + / -1800A ( Ampery , w zależności od typu) dokładność pomiaru 0.1A kontrola rozładowania w wartościach bieżących (load) przez konsumentów, wskazanych przez znak "-". Kontrola ładowania w wartościach bieżących oznaczone " Charge ".

• Pojemność baterii " Ah " ( pozostały ładunek w Amperogodzinach ) od 0 Ah (pusty) do pojemności nominalnej (pełna ) , max . 2000 Ah .

• Pojemność baterii "%" (procent pozostały do dyspozycji) od 0% ( pusty) do pojemności nominalnej (full ) , 100% .

• Napięcie akumulatora rozruchowego, (druga bateria) , 7 do 32 V ( V) , dokładność pomiaru 0,1 V.

• Terminal wyjścia , swobodnie programowalne i dotykowe (PNP , napięcie pracy 12 V / 24 V , max. prąd 0,5) .

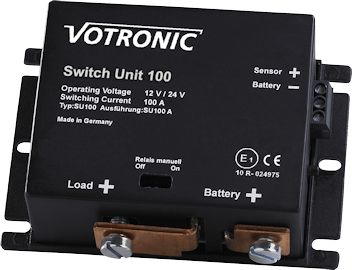

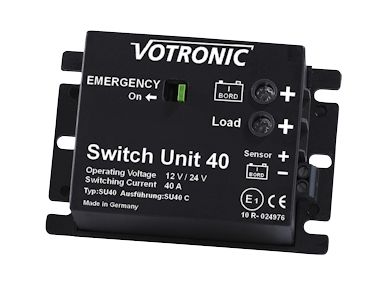

                           Przełącznik mocy 40A lub 100A

Bardzo pewne w działaniu moduły odłączające dużej mocy, wyposażone w bistabilne przekaźniki, umożliwiające odłączanie odbiorników o bardzo dużej mocy w połączeniu z bardzo niskim zużyciem własnym prądu. Szczególnie nadają się do współpracy z VOTRONIC LCD Computer Battery S jako całkowita ochrona systemu i włącznik akumulatora z 40A lub 100A mocą przełączania.
